Funzioni
Ogni funzione ha un motivo in cantiere
L'ordine di questa pagina segue la giornata di cantiere: registrare, verificare, documentare, contabilizzare, riferire.
Registrare

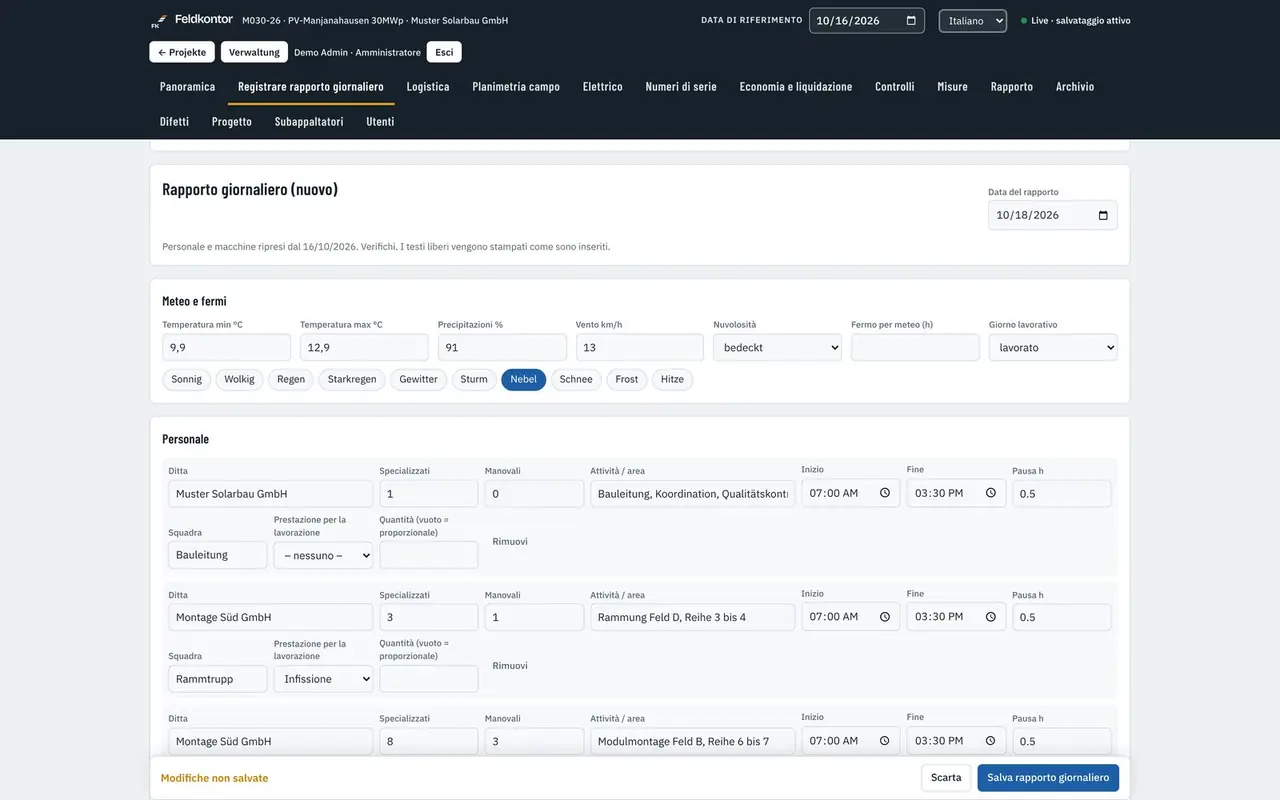

Rapporto giornaliero
Una volta al giorno si annota ciò che è accaduto. Personale suddiviso in operai specializzati e manovali, attrezzature con ore di esercizio, meteo, prestazioni per lavorazione, eventi, impedimenti e foto. Dopo l'approvazione il rapporto va al committente in PDF, nella lingua desiderata.
- Rapporto interno separato, le foto interne solo lì e contrassegnate come interne
- Il meteo viene inserito dal server in base alle coordinate del cantiere
- Approvazione da parte della direzione dei lavori, dopo la quale il rapporto non è più modificabile
- Rapporto settimanale e mensile con un clic dai rapporti giornalieri approvati
Registrare

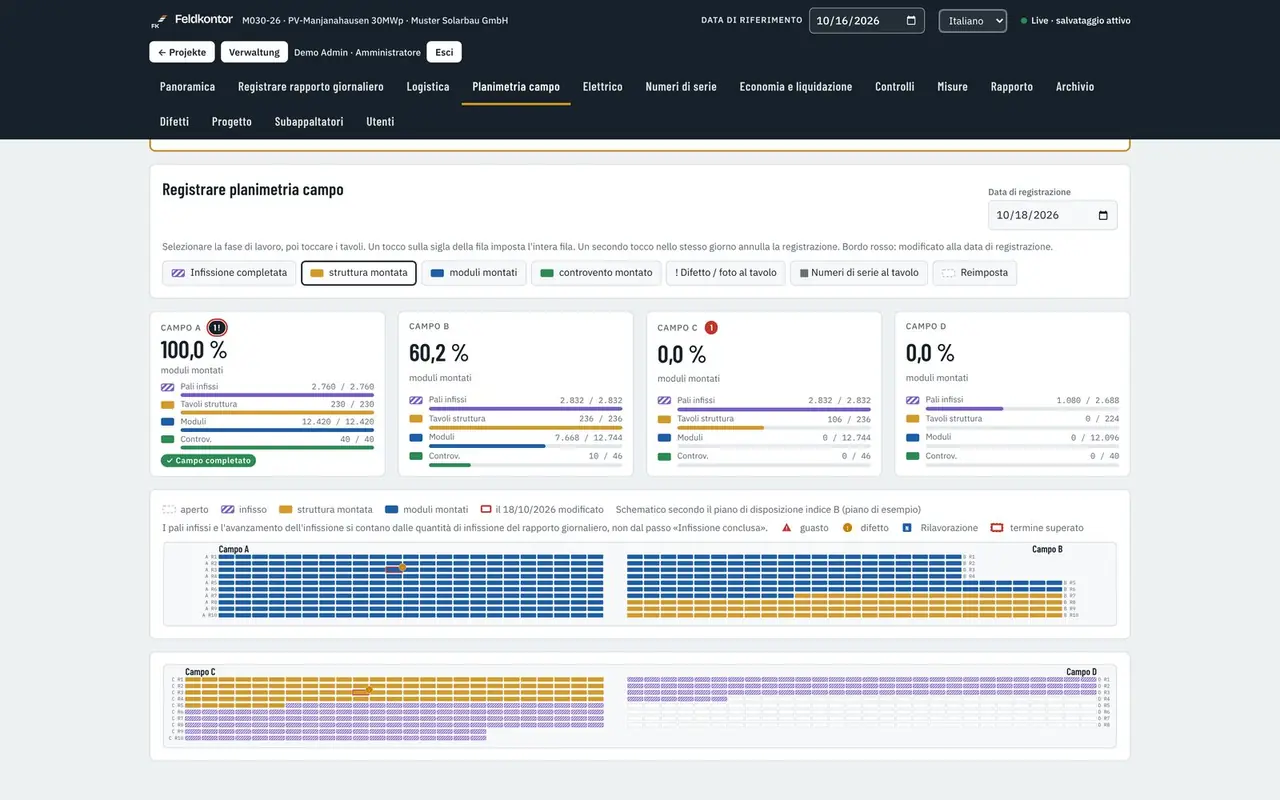

Planimetria del campo e avanzamento
La planimetria del campo mostra ogni tavolo nella posizione del piano di infissione. Un tocco imposta la fase di lavoro: infissione dei pali, struttura di supporto, moduli, controvento, slope bracing. La fase conclusa diventa verde e mostra la data di completamento. Ciò che è concluso non si riconosce soltanto dal colore, ma dal contrassegno e dalla data.
- Un'intera fila, un intero sottocampo o un'intera area inverter con un tocco
- Sottocampi con contatori propri per pali, tavoli, moduli e stringhe
- Lavori DC sulle stringhe in tre passaggi: posate senza MC4, moduli collegati, stringhe collegate e MC4 crimpati
- I difetti vengono contrassegnati chiaramente nella planimetria del campo, senza coprire l'avanzamento
Registrare

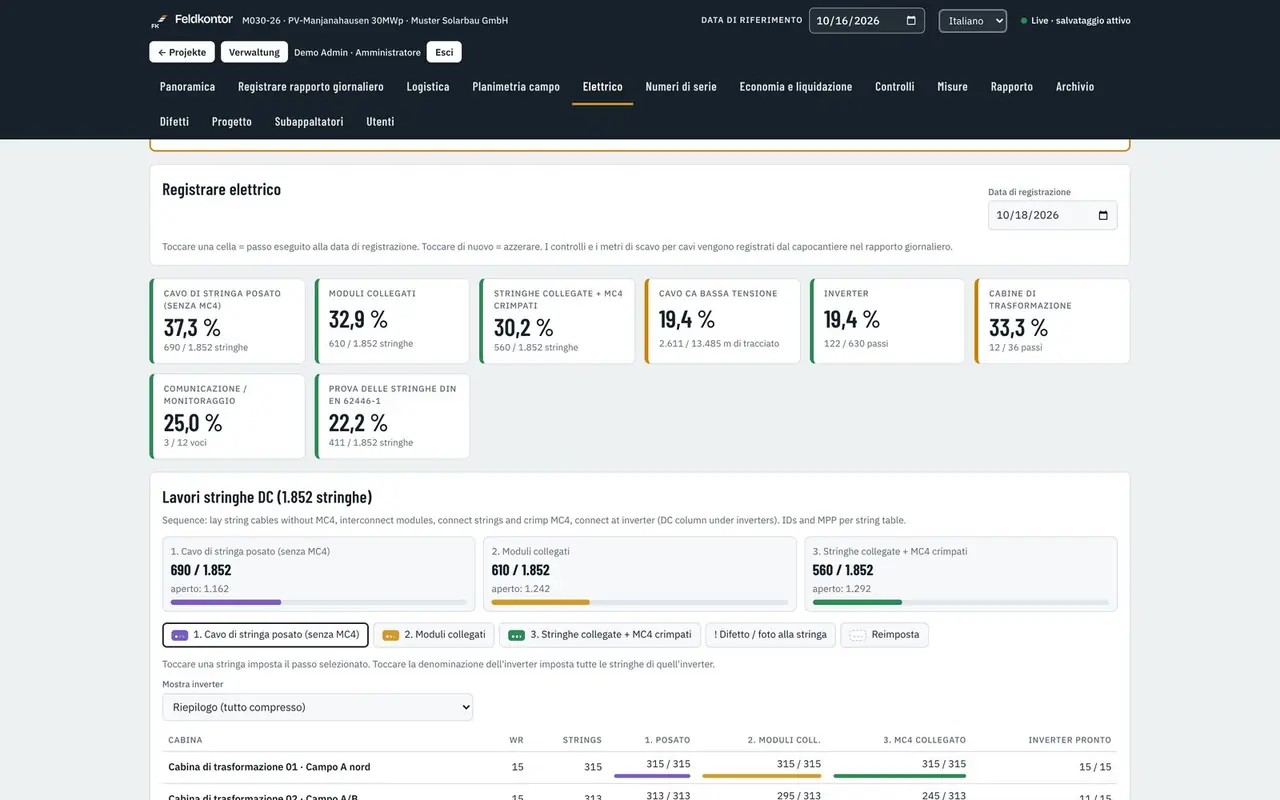

Elettrico, inverter e cabine di trasformazione
Per ogni inverter e ogni cabina di trasformazione è visibile lo stato dei lavori: collegamento DC, collegamento AC, comunicazione, media tensione. Senza una cabina impostata non esiste collegamento MT. La verifica del dimensionamento confronta tensione e corrente di stringa con le schede tecniche di modulo e inverter.
- Tabella delle cabine senza scorrimento laterale, anche sul telefono
- Verifica del dimensionamento rispetto a Voc, Isc e alla tensione di sistema ammessa
- Attrezzature con stato e ore di esercizio totali, contrassegno manutenzione necessaria
- Posa dei cavi AC e comunicazione con le lunghezze della lista di posa
Verificare e documentare

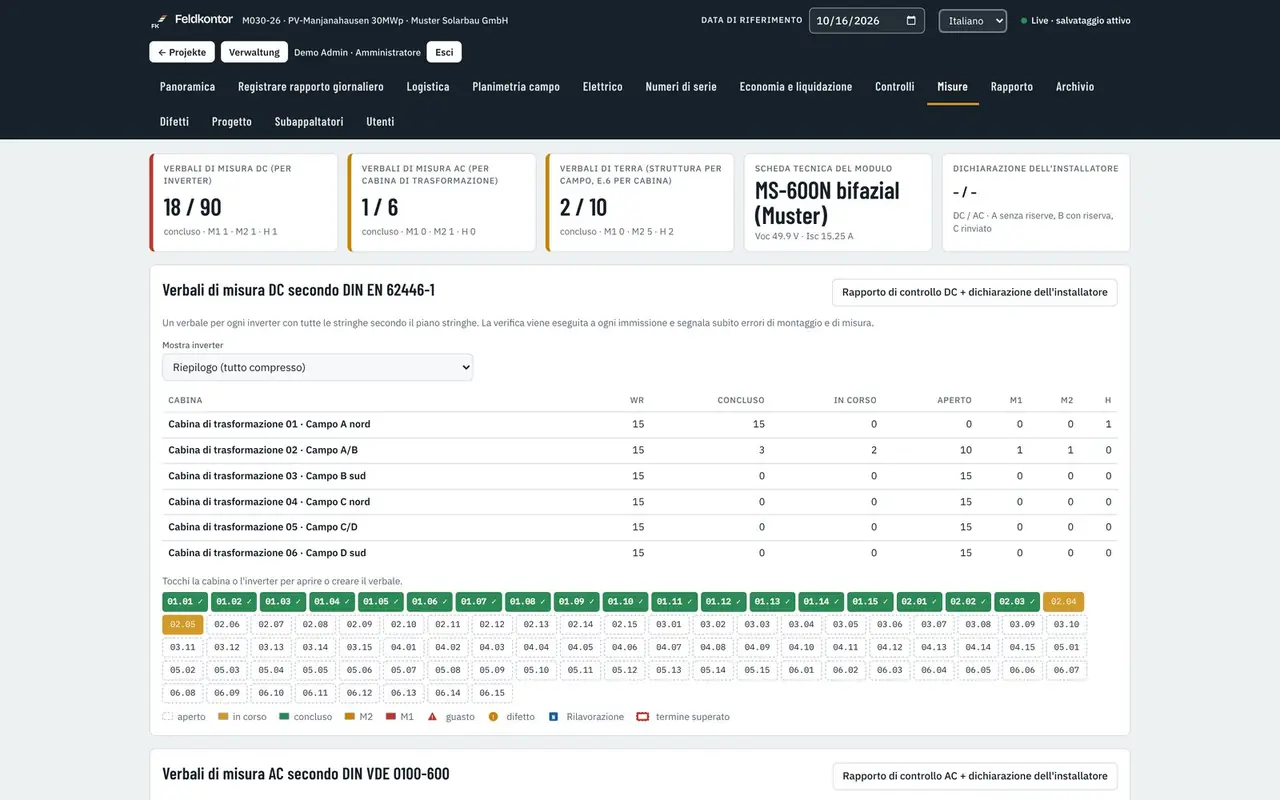

Protocolli di misura e verifica
Protocollo di misura DC, protocollo di misura AC e protocollo di misura della messa a terra appartengono a ogni progetto, compilati con le stringhe e le cabine del controlling. Durante la compilazione l'applicazione verifica subito i valori e segnala all'elettricista qualificato le misure anomale e i possibili errori di montaggio.
- DC e AC secondo DIN EN 62446-1, messa a terra secondo VDE-AR-N 4110 allegato E.6
- Rapporto di verifica e dichiarazione dell'installatore per ogni lavorazione in PDF
- Lista di controllo per ogni lavorazione con firma, eliminazione dei difetti con firma della direzione dei lavori
- Rapporto riepilogativo per la consegna con tutti i protocolli, verbale di consegna e dichiarazione dell'installatore
I protocolli e le verifiche dell'applicazione sono strumenti di supporto alla documentazione. La misura e la valutazione tecnica sono di responsabilità dell'elettricista qualificato responsabile del cliente.
Verificare e documentare

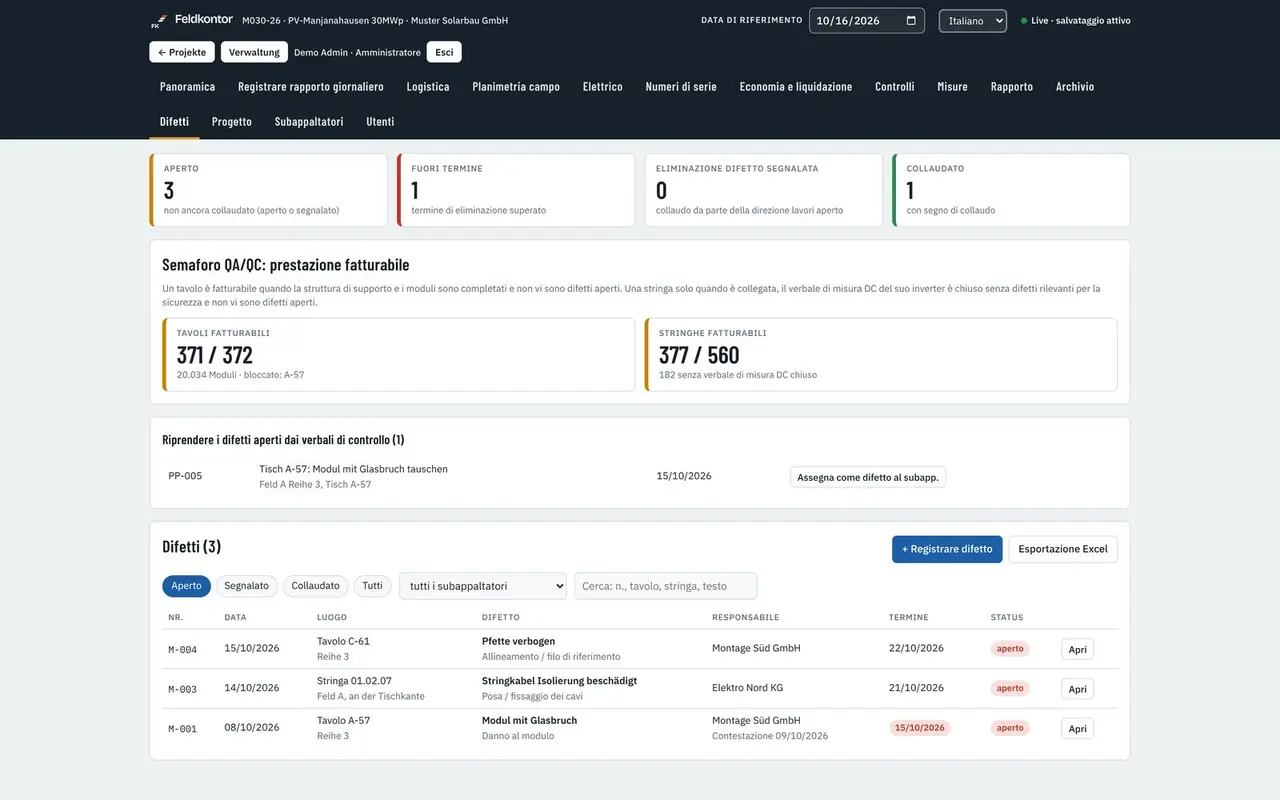

Difetti
Un difetto nasce sul posto: al tavolo nella planimetria del campo o alla stringa nella sezione elettrico. Con foto, termine, responsabilità e subappaltatore. L'applicazione sollecita prima della scadenza del termine e registra chi ha confermato l'eliminazione.
- Contestazione dei difetti come lettera predisposta, termini per ogni subappaltatore
- Sollecito per e-mail a subappaltatore, direzione dei lavori e direzione di progetto
- Esportazione in Excel di tutti i difetti con stato e termine
- L'eliminazione viene firmata dalla direzione dei lavori
Verificare e documentare

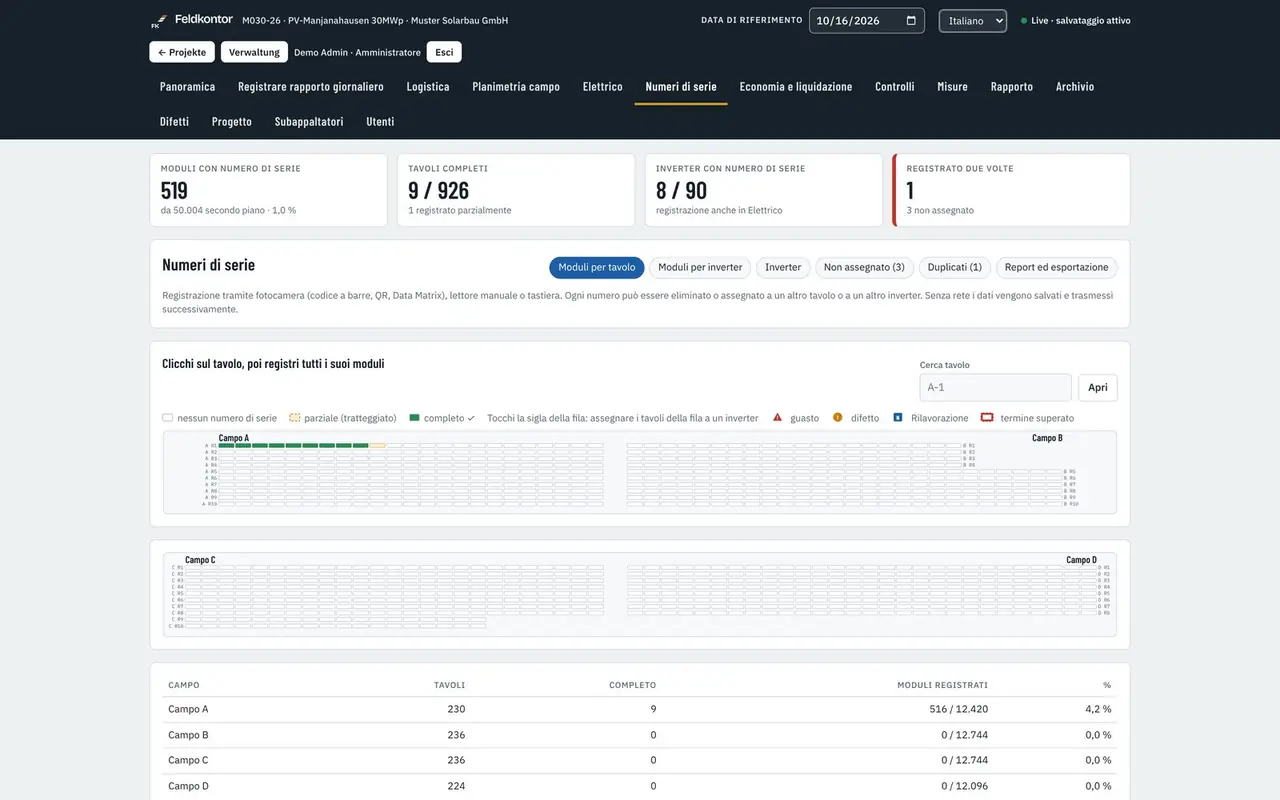

Numeri di serie
Toccare il tavolo, registrare i moduli con la fotocamera, con un lettore manuale o con la tastiera. Per tavolo o per inverter. Il numero di serie dell'inverter viene dalla targhetta. I numeri doppi vengono segnalati.
- Registrazione con la fotocamera del telefono o con un lettore manuale
- Associazione a tavolo, fila e inverter
- Segnalazione dei numeri doppi durante la registrazione
- Report in PDF ed Excel per la consegna
Gestire

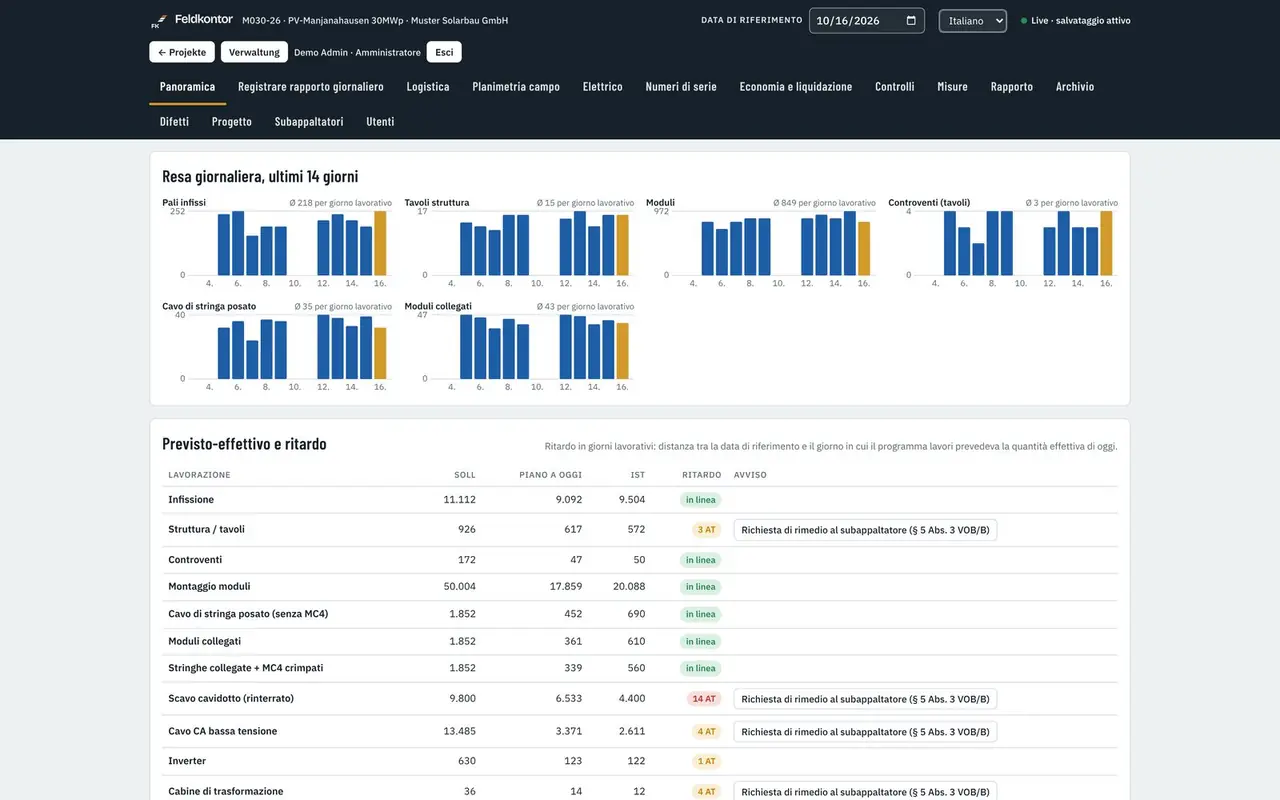

Avanzamento, previsto/effettivo e previsione
L'avanzamento viene ponderato su tutte le lavorazioni e confrontato con il programma lavori. Dalla prestazione effettivamente registrata negli ultimi giorni lavorativi nasce una previsione di completamento per ogni lavorazione. La base sono la settimana lavorativa e i giorni festivi del Land.
- Ritardo in giorni lavorativi per ogni lavorazione, media della prestazione giornaliera impostabile
- Panoramica multiprogetto per tutti coloro che sono registrati in più di un progetto
- Semaforo per il committente attivabile nel rapporto settimanale e mensile
- Prestazione per squadra, per persona e per ora
Contabilizzare
Subappaltatori, economia e varianti in corso d'opera
Dalla prestazione verificata nasce una proposta di contabilizzazione per ogni subappaltatore, con voce dell'elenco prestazioni e prezzo unitario. Il registro delle varianti in corso d'opera annota preavviso, stato, importo e termine di risposta, con riferimento al foglio di economia e alla denuncia di impedimento.
- Verifica delle fatture rispetto allo stato di avanzamento e alla misurazione
- Foglio di economia con firma sul telefono
- Avviso di scadenza per i documenti dei subappaltatori, compreso il certificato A1
- Esportazione in Excel per quantità, stato di avanzamento, economia, difetti, varianti in corso d'opera e squadre
Riferire

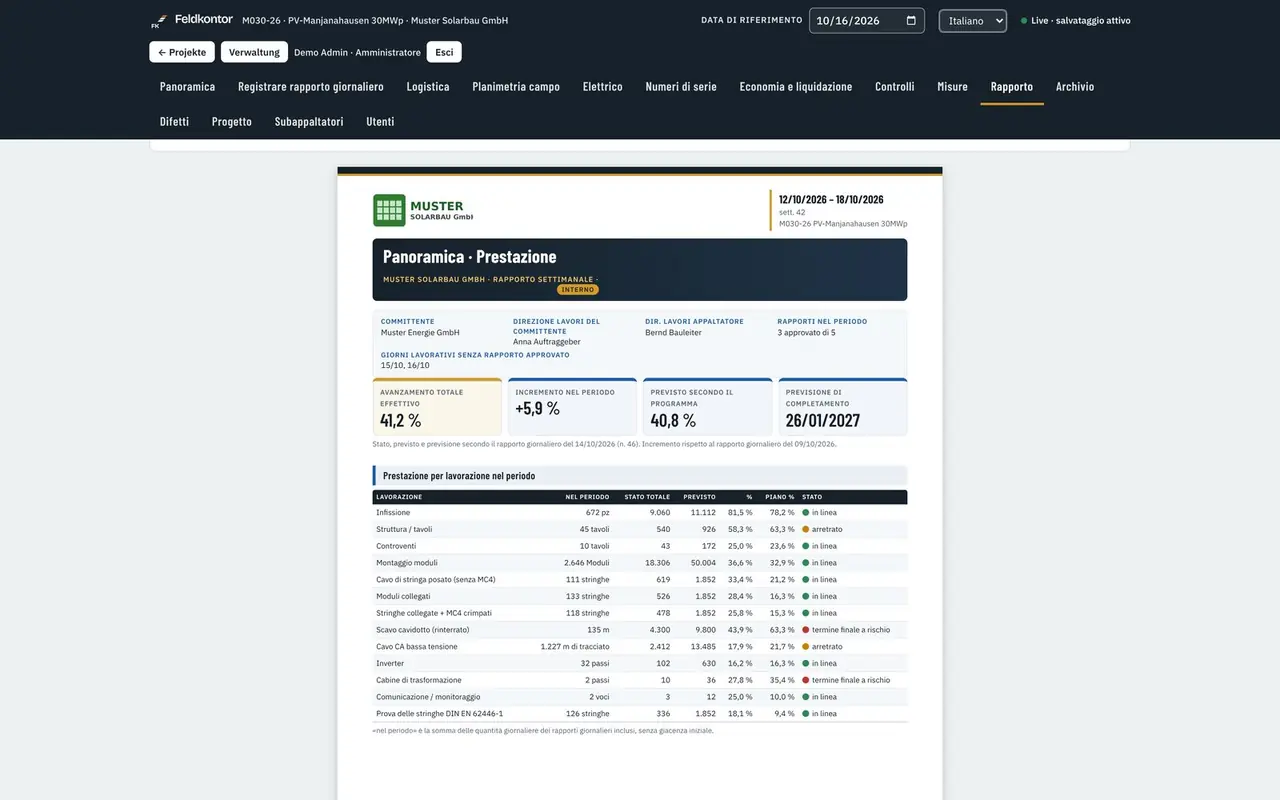

Rapporti, stampa e archivio
Ogni rapporto può essere generato in PDF, in cinque lingue e con checksum secondo SHA-256. L'archivio conserva tutti i rapporti giornalieri e i protocolli del progetto, con filtro, ricerca e stampa di duplicati.
- Lingua del rapporto selezionabile per ogni rapporto, indipendentemente dalla lingua dell'interfaccia
- Checksum per ogni PDF generato con pagina di verifica nell'amministrazione
- Foto, protocolli e rapporti giornalieri eliminati restano 120 giorni nell'archivio
- Piè di pagina con versione e data di build su ogni pagina stampata
Tutte le prestazioni e le funzioni in sintesi
L'elenco completo di tutte le funzioni con una breve spiegazione, da leggere sullo schermo, da stampare o da salvare. Prezzi e condizioni sono riportati nell'offerta.
