Funciones
Cada función tiene un motivo en la obra
El orden de esta página sigue la jornada de obra: registrar, comprobar, justificar, liquidar, informar.
Registrar

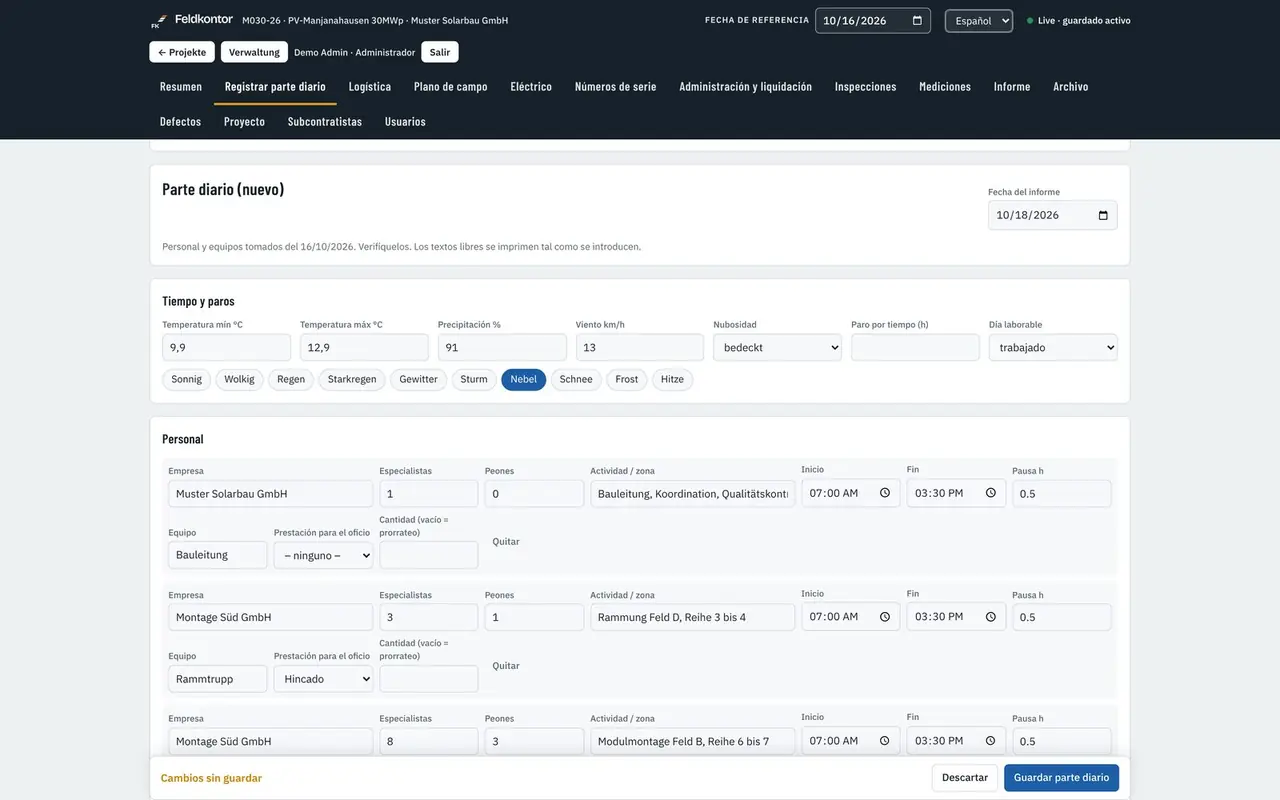

Parte diario de obra
Una vez al día se recoge lo que ha ocurrido. Personal por oficial y peón, equipos con horas de servicio, meteorología, prestación por oficio, incidencias, impedimentos y fotos. Tras la aprobación, el informe se envía al cliente en PDF, en el idioma deseado.
- Informe interno separado, las fotos internas solo allí y marcadas como internas
- La meteorología la introduce el servidor a partir de las coordenadas de la obra
- Aprobación por la dirección de obra, después el informe es inalterable
- Informe semanal y mensual con un clic a partir de los partes diarios aprobados
Registrar

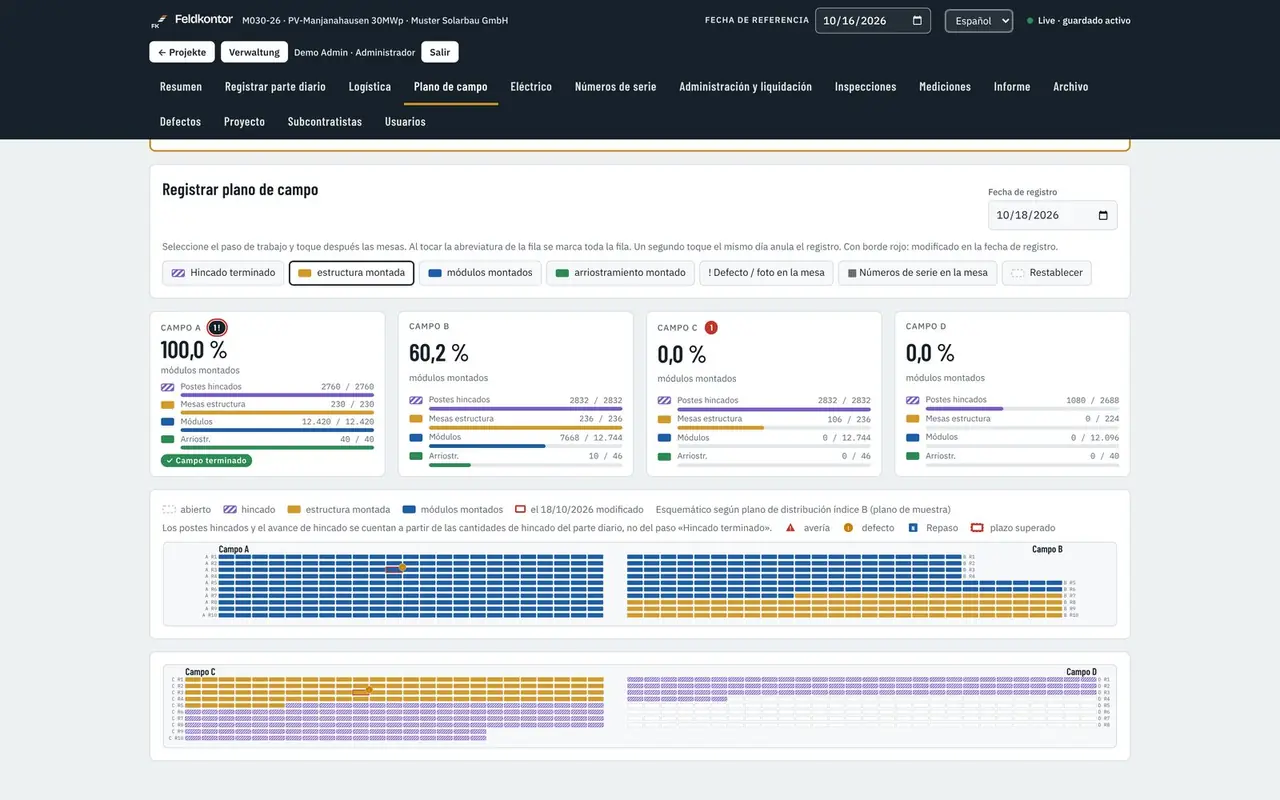

Plano de campo y estado de obra
El plano de campo muestra cada mesa en la posición del plano de hincado. Un toque fija el paso de trabajo: hincado de postes, estructura de soporte, módulos, arriostramiento frente al viento, slope bracing. El paso realizado se vuelve verde y muestra la fecha de ejecución. Lo realizado no se reconoce solo por el color, sino por una marca y por la fecha.
- Una fila completa, un subcampo completo o toda el área de un inversor con un toque
- Subcampos con contadores propios para postes, mesas, módulos y strings
- Trabajos de strings DC en tres pasos: tendido sin MC4, módulos conectados, strings conectados y MC4 prensado
- Los defectos se marcan con claridad en el plano de campo, sin ocultar el estado de obra
Registrar

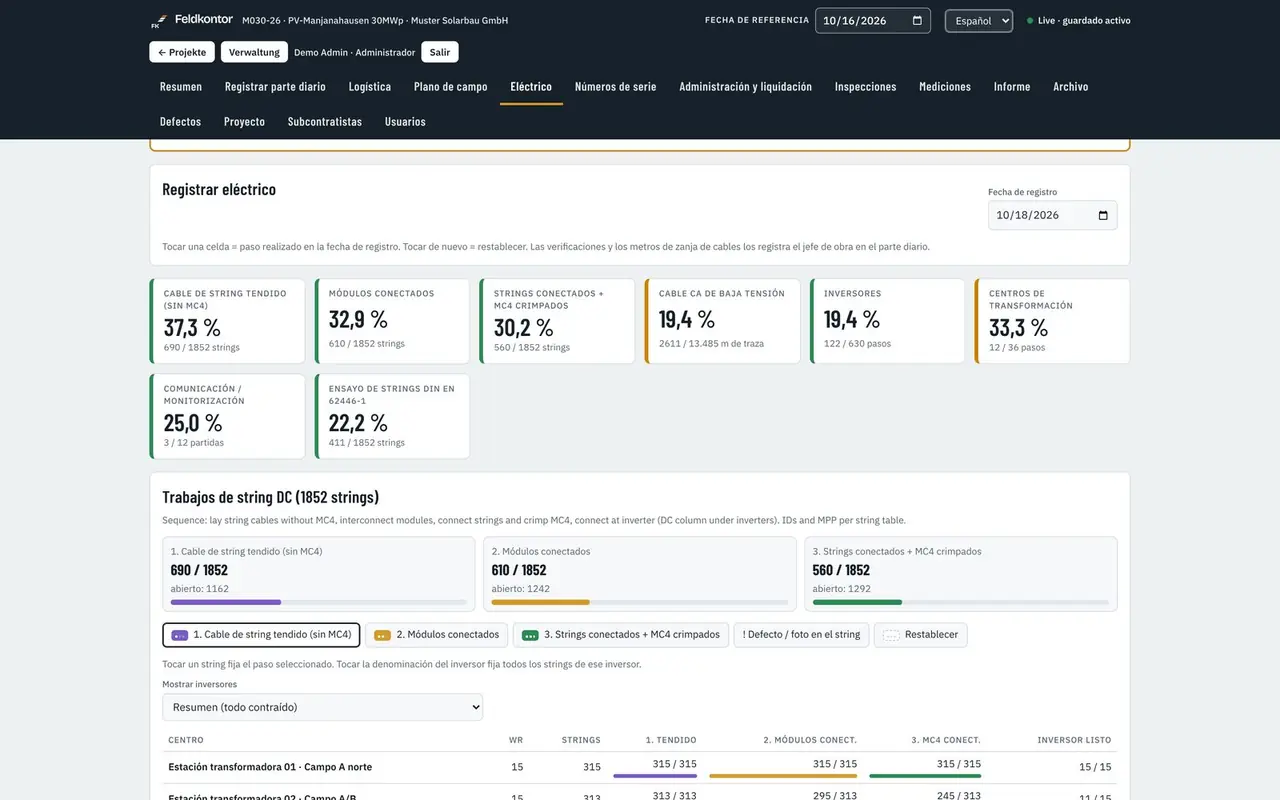

Electricidad, inversores y centros de transformación
Para cada inversor y cada centro de transformación es visible el estado de los trabajos: conexión DC, conexión AC, comunicación, media tensión. Sin centro de transformación asignado no hay conexión de media tensión. La comprobación de dimensionado compara la tensión y la corriente de string con las hojas de datos del módulo y del inversor.
- Tabla de centros de transformación sin desplazamiento lateral, también en el teléfono
- Comprobación de dimensionado frente a Voc, Isc y la tensión de sistema admisible
- Equipos con estado y horas de servicio totales, marca de servicio necesario
- Tendido de cable AC y de comunicación con las longitudes de la lista de tendido
Comprobar y justificar

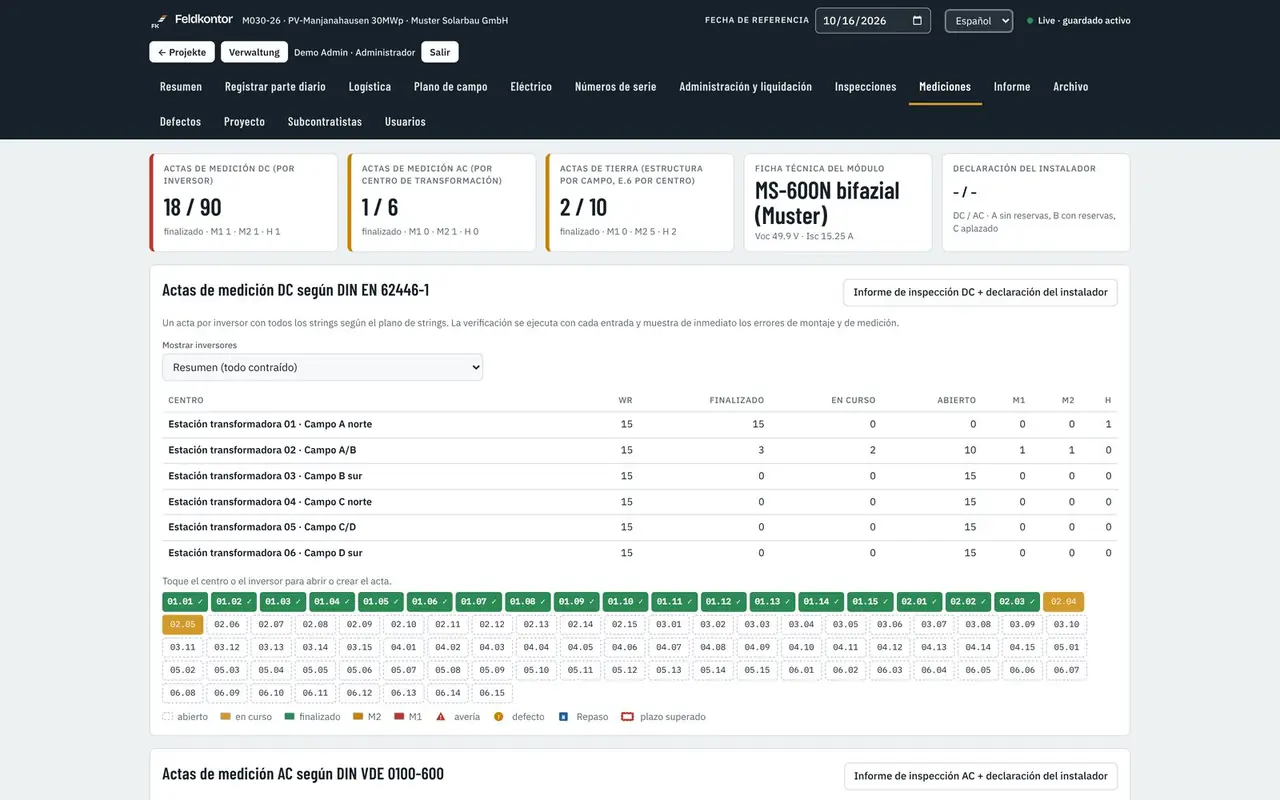

Protocolos de medición y ensayo
El protocolo de medición DC, el protocolo de medición AC y el protocolo de medición de puesta a tierra pertenecen a cada proyecto, rellenados con los strings y los centros de transformación del control de obra. Al rellenarlos, la aplicación comprueba los valores de inmediato y muestra al técnico electricista las mediciones llamativas y los posibles errores de montaje.
- DC y AC según DIN EN 62446-1, puesta a tierra según VDE-AR-N 4110 anexo E.6
- Informe de ensayo y certificado del instalador por oficio en PDF
- Lista de comprobación por oficio con firma, subsanación de defectos con firma de la dirección de obra
- Informe conjunto para la entrega con todos los protocolos, acta de entrega y certificado del instalador
Los protocolos y las comprobaciones de la aplicación son medios auxiliares de la documentación. De la medición y de la valoración técnica responde el técnico electricista responsable del cliente.
Comprobar y justificar

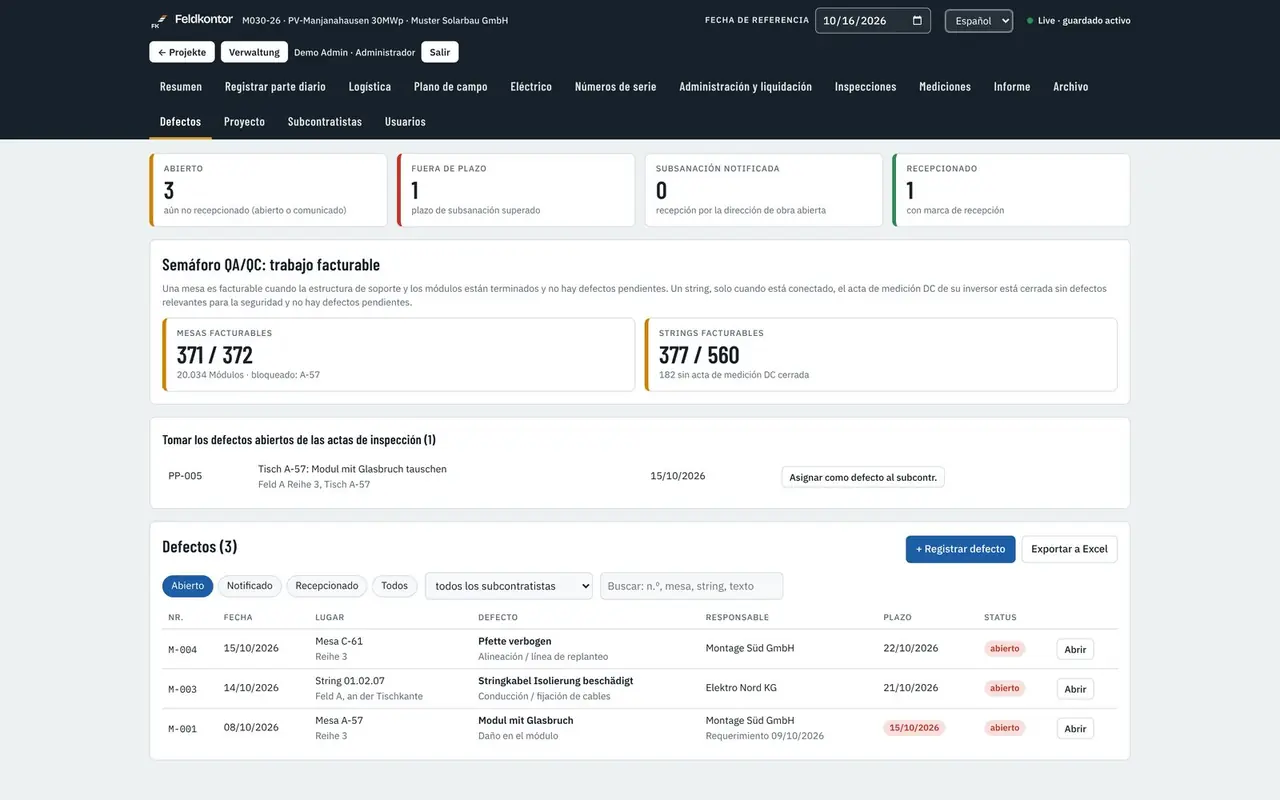

Defectos
Un defecto se crea en el sitio: en la mesa dentro del plano de campo o en el string dentro de electricidad. Con foto, plazo, responsable y subcontratista. La aplicación avisa antes de que venza el plazo y registra quién ha confirmado la subsanación.
- Requerimiento de subsanación como escrito preparado, plazos por subcontratista
- Recordatorio por correo electrónico al subcontratista, a la dirección de obra y a la dirección de proyecto
- Exportación a Excel de todos los defectos con estado y plazo
- La subsanación la firma la dirección de obra
Comprobar y justificar

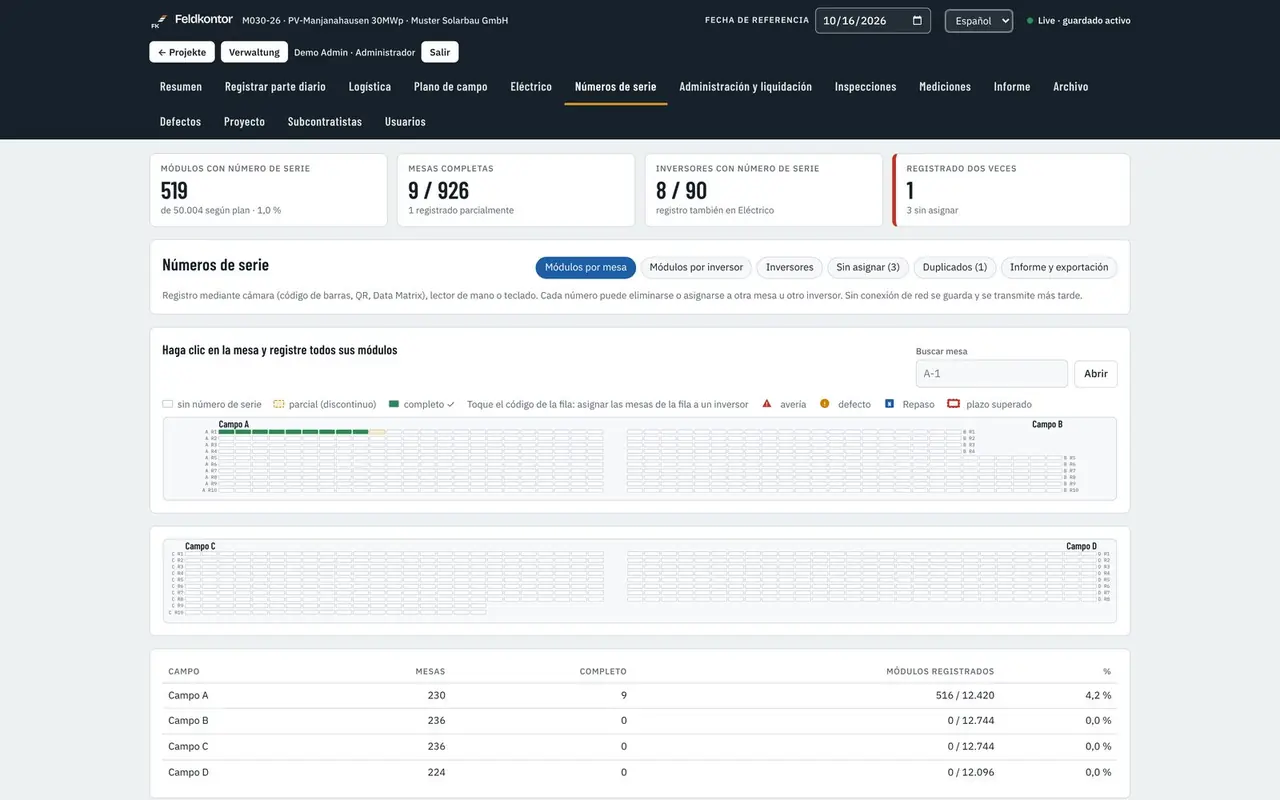

Números de serie
Pulsar la mesa, registrar los módulos con la cámara, con un lector de mano o con el teclado. Por mesa o por inversor. El número de serie del inversor viene de la placa de características. Los números duplicados se avisan.
- Registro con la cámara del teléfono o con un lector de mano
- Asignación a la mesa, a la fila y al inversor
- Aviso de números duplicados durante el registro
- Informe en PDF y Excel para la entrega
Dirigir

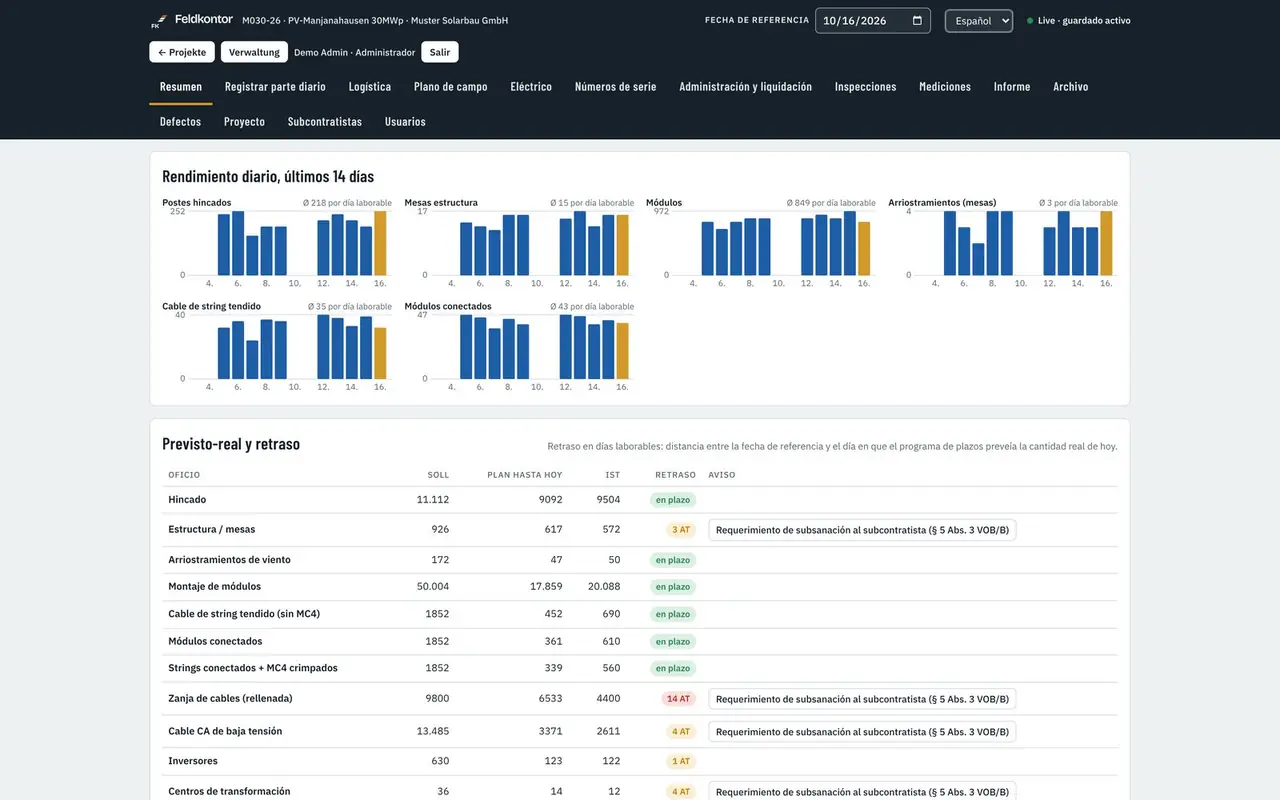

Avance, previsto-real y previsión
El avance se pondera sobre todos los oficios y se contrasta con la planificación. De la prestación realmente registrada en los últimos días de trabajo sale una fecha de finalización por oficio. La base son la semana laboral y los días festivos del estado federado.
- Retraso en días laborables por oficio, media de la prestación diaria ajustable
- Vista multiproyecto para quienes están asignados a más de un proyecto
- Semáforo para el cliente, activable en el informe semanal y mensual
- Prestación por cuadrilla, por persona y por hora
Liquidar
Subcontratistas, trabajos por administración y modificados
De la prestación comprobada sale una propuesta de liquidación por subcontratista, con partida del presupuesto y precio unitario. El registro de modificados recoge el anuncio, el estado, el importe y el plazo de respuesta, con referencia al parte de trabajos por administración y al aviso de impedimento.
- Comprobación de facturas frente al estado de ejecución y la medición
- Parte de trabajos por administración firmado en el teléfono
- Aviso de caducidad de los justificantes de los subcontratistas, incluido el certificado A1
- Exportación a Excel de cantidades, estado de ejecución, trabajos por administración, defectos, modificados y cuadrillas
Informar

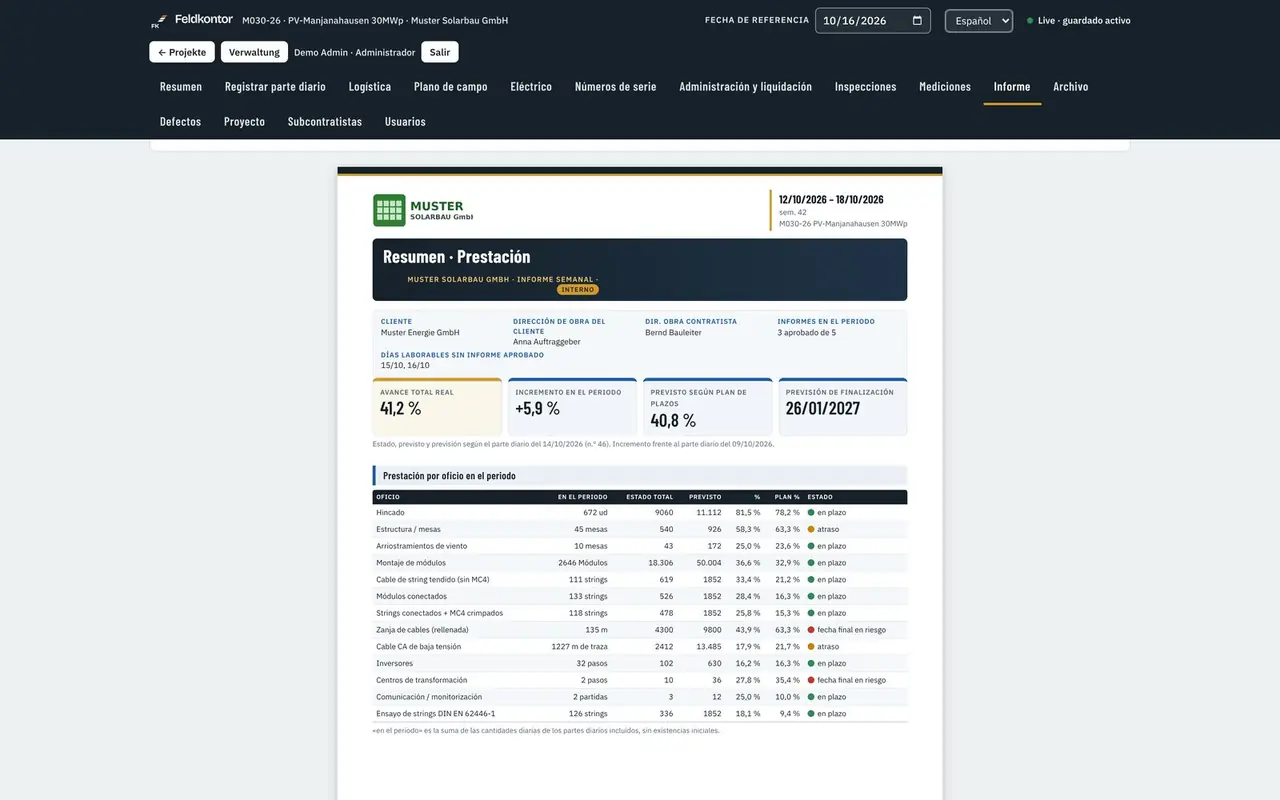

Informes, impresión y archivo
Cada informe se puede generar en PDF, en cinco idiomas y con suma de verificación SHA-256. El archivo conserva todos los partes diarios de obra y los protocolos del proyecto, con filtro, búsqueda e impresión de duplicados.
- Idioma del informe elegible por informe, con independencia del idioma de la interfaz
- Suma de verificación por cada PDF generado, con página de comprobación en la administración
- Las fotos, los protocolos y los partes diarios borrados permanecen 120 días en el archivo
- Pie de página con la versión y la fecha de compilación en cada página impresa
Todas las prestaciones y funciones de un vistazo
La lista completa de todas las funciones con una breve explicación, para leer en pantalla, imprimir o guardar. Los precios y las condiciones figuran en la oferta.
